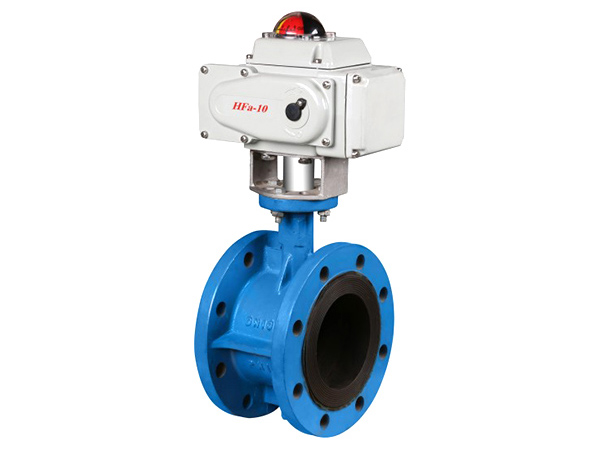

​电动蝶阀是属于蝶阀阀体 + 电动执行器，电机驱动蝶板做0‑90° 旋转，实现管道介质切断、节流、流量调节，可远程接入 PLC/DCS 自动化系统，无需气源，广泛用于给排水、暖通、污水、化工、烟气、循环水系统。那么，下面小编介绍一下使用电动蝶阀的安装和维护方法：
一、安装前检查
1. 核对型号：DN、PN、密封材质、执行器电压（AC220V/380V/DC24V），开关型 / 调节型；
2. 阀体检查：蝶板转动灵活，无磕碰损伤，阀座、蝶板无划痕；
3. 执行器检查：手动手轮操作，全程 0‑90° 转动无卡滞；
4. 清理管道：管道内部焊渣、铁锈、杂物必须吹扫干净，防止划伤密封。
5. 注意：安装前阀门保持在关闭位置。
二、安装步骤
1、对夹式电动蝶阀（D971）
1. 将阀门夹在两片管道法兰中间，保证阀体居中，不要偏斜；
2. 螺栓从法兰外侧穿入，对角均匀分次拧紧，严禁单边一次性锁死；
3. 管道必须设置支架支撑，禁止让阀门承受管道自重，否则会压变形阀体、产生泄漏；
4. 不能强行对口，管道不同心不要硬拉螺栓矫正。
2、法兰式电动蝶阀（D941/D943）
1. 放密封垫片，法兰孔对齐；
2. 对角均匀锁紧法兰螺栓；
3. 阀体可水平、垂直管道安装；垂直管路时注意介质流向。
3、电动执行器安装方位
✅推荐：执行器朝上、水平侧向安装
❌禁止：执行器垂直朝下安装，雨水、冷凝水容易灌入执行器内部烧坏电路板。
户外露天使用：必须加装防雨防护罩。
4、接线与调试
1. 断电接线，严格按照接线图，区分电源、反馈信号线、调节信号线（4‑20mA）；
2. 接线口做好防水密封，电缆不要受拉扯；
3. 先手动操作手轮，全程开关一遍，确认无卡涩；
4. 通电调试：点动开、关，重新校准开限位、关限位；
软密封蝶阀：关限位不要过拧，防止挤压损坏橡胶阀座；
硬密封三偏心蝶阀，到位力矩靠力矩保护，不要强行超程。
5. 调节型阀门，需要做 4‑20mA 信号标定。
5、流向
多数中线软密封蝶阀双向可用；三偏心硬密封蝶阀有流向标识，必须按箭头方向安装。
三、安装禁忌
1. 不要直接装在弯头、变径出口很近的位置，建议保留≥2 倍 DN 直管段，减少涡流冲击蝶板；
2. 介质含大量硬质颗粒，上游建议装 Y 型过滤器；
3. 阀门不能当作管道支撑点；
4. 焊接作业，不要把地线搭在阀门本体，防止电流烧坏阀杆、执行器。
四、日常维护
1）定期巡检周期
- 普通给排水、暖通：3‑6 个月巡检一次
- 污水、粉尘、腐蚀性介质：1‑3 个月巡检
巡检内容
1. 外观：阀体、法兰、阀杆有无外漏；执行器有无进水、锈蚀；
2. 电气：接线端子无松动，电缆护套完好；
3. 操作：远程 / 就地手动，测试全开全关，观察有无异响、抖动；
4. 观察阀位反馈是否和实际阀门状态一致。
2）定期保养
1. 阀杆填料：出现轻微外漏，适度压紧填料压盖，不要压太紧，避免阀杆转动费力；填料老化直接更换；
2. 执行器：每年检查，齿轮箱按需补润滑脂；户外注意防潮；
⚠️电动执行器内部电路板不要随便拆开，防爆型禁止现场私自开盖。
3. 软密封橡胶阀座：避免高温、油污、尖锐颗粒划伤；长期停用，建议保持半开，不要长期压紧在全关位置，防止橡胶永久变形；
4. 硬密封蝶阀：避免长期停留在小开度，颗粒介质容易卡进密封副。
3）长期停机保管维护
1. 管道排空介质；
2. 阀门处于半开位置（约 45°），软密封不要长期压紧闭合；
3. 执行器做好防雨防尘，断电。
五、常见故障维护处理
通电不动作
检查电源、接线、保险丝；查看执行器过载保护是否动作；
手动手轮测试：手动也转不动 → 管道杂物卡死蝶板，拆开清理；
手动可以转动，电动不动 → 电机损坏、控制板故障。
阀门关不死，内漏大
①介质杂质卡在蝶板与阀座之间，解体清理；
②开关限位没有校准到位，重新调限位；
③软密封橡胶老化磨损，更换阀座密封圈；
④硬密封密封面磨损，研磨修复；
⑤阀杆销钉脱落，阀杆空转，重装销钉。
阀杆位置渗水（外漏）
压紧填料压盖；无效则更换填料、O 型圈。
法兰位置渗漏
螺栓松紧不一致，重新对角紧固；垫片破损更换垫片；修正管道不同心。
调节型开度不准
检查 4‑20mA 信号线路干扰，重新做定位器标定。
六、拆卸注意事项
1. 拆卸前，切断电源，管道泄压排空介质；
2. 对夹蝶阀拆卸：两边管道必须做好支撑，防止管道下坠滑脱；
3. 不要敲击执行器，防止内部齿轮、限位机构损坏。
