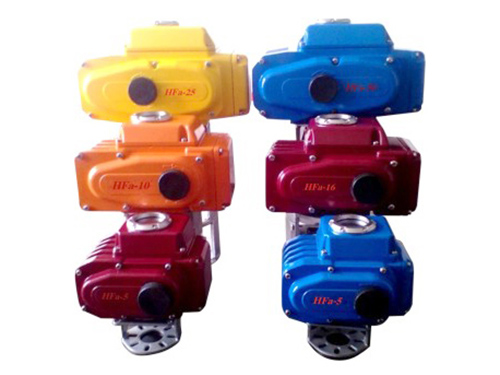

​球阀执行器是角行程执行器，输出 0‑90° 旋转，带动球阀球体转动，实现阀门全开、全关或比例调节，把电 / 气信号转换成机械扭矩，实现球阀自动化控制。安装接口通用标准为 ISO5211，不同品牌只要法兰规格一致可以互换。那么，下面小编介绍一下使用球阀执行器的安装和调试步骤：
一、安装前检查
1. 核对参数：执行器扭矩≥球阀zui大扭矩，安全系数 1.2‑1.5；法兰型号 F03/F05/F07 等一致；阀杆方头尺寸匹配。
2. 执行器手动测试：
气动：手扳手动机构，确认执行器可以 0‑90° 顺畅转动，无卡涩。
电动：手轮操作，全程转动无卡顿，确认全开、全关机械限位。
3. 球阀本体手动开关：手动开关球阀，球体转动顺滑，无卡滞，确认球阀0° 全关，90° 全开。
4. 清理接口：阀杆、法兰面无毛刺铁屑；键槽、平键完好无变形。
二、机械安装（核心对中，装歪极易扭坏阀杆）
1. 将球阀转到全关位置（0°）；同时把执行器也调至全关位置。
非常关键：两者必须同为关位再装配，否则开关方向颠倒。
2. 把执行器对准 ISO5211 法兰，阀杆方轴完全插入执行器输出方孔，不能强行敲打压入，对不上就微调执行器角度。
3. 放上平键（如有键连接），螺栓对角均匀锁紧法兰螺栓，不要单边拧紧。
4. 装好后，手动操作执行器走一遍全开‑全关，观察：
球体转动顺畅，无憋劲异响；
到位无撞击；
确认球阀开关方向和执行器标识一致。
禁止：强行硬拧手轮、敲击执行器壳体，容易拧弯阀杆、损坏内部齿轮。
三、气动执行器安装调试（双作用 DA / 单作用 SR 弹簧复位）
1. 气路安装
1. 气源管路接气源三联件（过滤 + 减压 + 油雾器，无油执行器去掉油雾），设定气源压力0.4‑0.6MPa，不要超铭牌zui大压力。
2. 气管接执行器 A、B 气口：
双作用 DA：A 进气关阀，B 进气开阀（看壳体标识）。
单作用 SR 弹簧复位：通气克服弹簧力动作；断气弹簧回到安全位（FC 失气关 / FO 失气开）。
3. 安装电磁阀、限位开关、定位器（调节型才装定位器）；气管接头紧固，通气检漏，无漏气。
2. 开关调试（不带定位器）
1. 通气，远程给电磁阀信号，观察阀门：全开、全关动作是否到位。
2. 调节执行器两端机械限位螺钉：
关位螺钉：调到球阀完全关严，再锁紧螺母；不要拧太死顶坏内部零件。
开位螺钉：调到球阀完全打开，球体通道与管路对齐，锁紧螺母。
3. 单作用重点测试失气复位：切断气源，看阀门是否自动回到弹簧安全位置（FC 失气关要可靠关死）。
4. 调试限位开关：阀门全开、全关时，对应反馈触点导通，DCS 能收到阀位信号。
3. 带阀门定位器（比例调节 4‑20mA）
1. 气源压力调好，完成机械限位。
2. 定位器通气，执行器处于中间位置。
3. 执行自动标定（Auto‑cal）：定位器自动跑 0‑90° 行程；手动标定则输入 4mA 调零点，20mA 调满度。
4. 输入 4‑12‑20mA 信号，核对阀门开度；零点、满度微调，保证 4mA 全关，20mA 全开，中间线性无死区。
四、电动执行器安装调试（开关型 / 调节型）
⚠️接线前确认电源电压 AC220V /DC24V，严禁接错电压烧毁主板电机。
1. 机械安装完成后，先手轮操作阀门，确认开关顺畅，再通电。
2. 接线：电源线、控制线、阀位反馈线按说明书端子接线；防爆型号严格按防爆规范接线。
3. 设置阀门方向：
手动将阀门拧到全关位置。
通电进入限位设置模式：设置关位（CLOSE）；再手动拧到全开，设置开位（OPEN）。
不同品牌操作略有差异，原理：先设关，再设开。
4. 开关型调试：给开阀、关阀信号，观察阀门动作，检查是否到位、有无过冲；观察反馈信号指示灯，确认阀位信号正确。
5. 调节型（4‑20mA/0‑10V）：
输入 4mA，确认阀门全关；输入 20mA 确认全开。
校准零点、量程，检查中间开度线性；输出阀位 4‑20mA 回传给 PLC 核对。
6. 测试断电：带手轮机型断电后可以手动操作；带弹簧复位电动执行器，断电测试安全复位。
五、整机联调（接入控制系统）
1. 控制系统远程发开阀、关阀指令，观察现场阀门动作，DCS 画面阀位状态与现场一致。
2. 开关型：反复开关 3‑5 次，无卡顿、无异响，到位可靠。
3. 调节型：给 25%、50%、75% 开度信号，核对实际阀门开度。
4. 故障测试：
气动单作用：切断气源，验证失气安全动作。
电动：模拟断电，看手动是否可用。
六、投运前检查清单
1. 法兰螺栓全部锁紧；气路 / 电路无漏气、无短路。
2. 全开、全关机械限位已经锁紧。
3. 阀位反馈信号和现场实际阀门位置一致。
4. 动作多次无卡滞、无异响。
5. 安全功能（失气 / 断电保护）测试完成。
七、常见安装调试踩坑
1.❌阀门和执行器一个开一个关就装配 → 开关方向颠倒。
2.❌阀杆不对中硬敲硬压 → 阀杆扭曲、执行器内部齿轮损坏。
3.❌气源压力过高 / 过低，限位螺钉锁死拧太紧 → 阀门关不严或者打不开。
4.❌定位器没有标定，直接上信号 → 零点漂移，调节不准。
5.❌电动执行器带电硬拧手轮 → 损坏齿轮机构。
