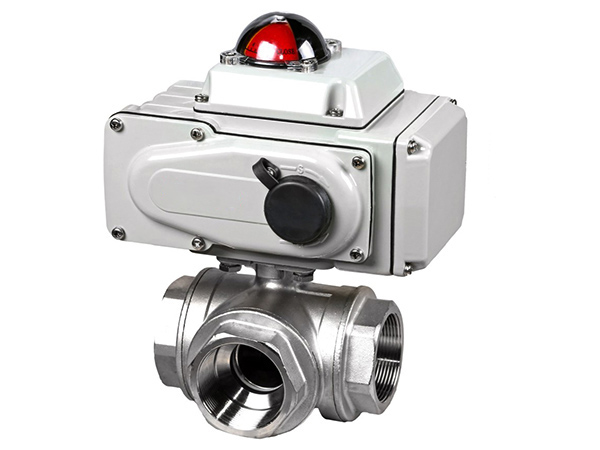

​电动螺纹球阀的整体分为两大部分：电动执行器 + 螺纹式球阀阀体，电动执行器提供旋转动力，带动球阀内部球体做90° 角旋转，实现管路全开、全关（调节型可停在中间开度）。
一、阀体部分（两片 / 三片式螺纹球阀）
阀体内有一个带通孔的球体，球体两侧是 PTFE（四氟）阀座密封。
1. **全开位置**：球体通孔与管道方向对齐，介质直接穿过，流阻很小。
2. **关闭位置**：把球体旋转 90°，球体实心面挡住通道，靠阀座压紧球体实现密封，切断介质。
螺纹只是连接形式（内丝扣接管道），不参与启闭动作。
二、电动执行器工作原理
执行器内部：电机、减速齿轮组、限位机构、（反馈电位器）。
1. 通电后电机转动，经过齿轮减速，输出大扭矩，驱动**阀杆**；阀杆直接连接球体，带动球体旋转。
2. 当转到全开 / 全关位置，机械限位 + 电气限位切断电机电源，电机停止转动，阀门保持当前位置。
两种控制模式原理
1. **开关型（常用）**
只接收开、关信号，只有全开、全关两个工位。到位就停机；不带弹簧，断电后阀门**保持原有位置不动**。
如果需要断电自动复位，需要选带弹簧复位的电动执行器。
2. **调节型**
接收 4‑20mA /0‑10V 模拟信号，执行器内部电路板根据信号大小控制旋转角度，可以停在 0‑90° 任意角度，改变球体通孔流通面积，以此调节流量大小。同时电位器输出阀位反馈信号。
完整动作流程（开关型举例）
收到开信号 → 电机运转 → 齿轮减速带动阀杆 → 球体旋转 90° → 碰到开限位 → 电机断电停止 → 阀门全开。
收到关信号 → 电机反转 → 球体旋转 90° → 碰到关限位 → 断电停止 → 阀门关闭切断管路。
辅助结构
1. **手动离合手轮**：断电时扳开离合，可以用手轮手动转动阀门，检修调试用。
2. **阀位信号反馈**：内置微动开关，向控制系统输出 “阀门开到位 / 关到位” 信号，方便 PLC 采集状态。
关键点小结
1. 本质：**电机把电能转成旋转扭矩，驱动球体 90 度旋转来通断管路**；螺纹仅为管道连接方式，不改变球阀启闭原理。
2. 属于角行程阀门，转动角度只有 0‑90°，不是来回直线运动。
3. 普通电动螺纹球阀螺纹连接处有缝隙，**不支持卫生级 CIP 清洗**。
