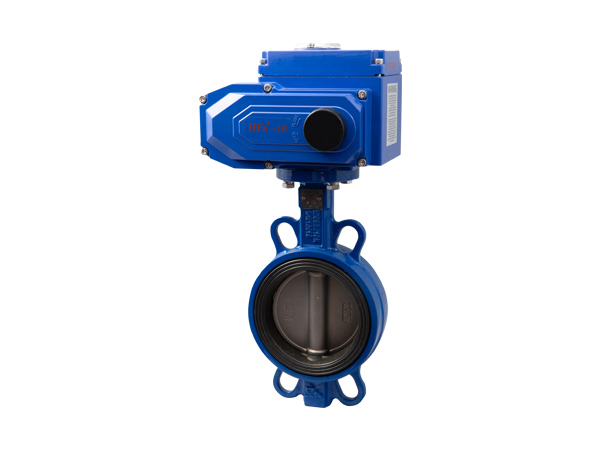

电动不锈钢蝶阀结构特点整体分为阀体蝶阀本体 + 电动执行机构两大总成，结合不锈钢材质、蝶板回转结构、电动驱动三方面，核心结构特点如下：

一、阀体本体结构特点

1. 蝶板回转式结构

蝶板随阀杆做0‑90° 旋转，90° 全开、0° 全关，旋转角度即可实现通断或节流。启闭行程短，开关速度快；流道直通，流阻小，适合大口径管道。

2. 阀体材质全不锈钢结构

阀体、蝶板、阀杆采用 304/316/316L 不锈钢铸造 / 锻造。

- 抗腐蚀、抗锈蚀，适配酸碱、海水、食品介质；

- 阀杆一般做防冲出结构，防止介质压力把阀杆顶出。

3. 密封结构分两类

- 软密封（中线 / 双偏心）：蝶板橡胶 / 四氟包覆，中线结构蝶板在阀体中心；双偏心有两个偏心，减小密封面摩擦，启闭力矩更小，可实现零泄漏。

- 三偏心金属硬密封：三重偏心结构，蝶板、阀杆、密封面空间偏心；开关过程密封面互相脱离无摩擦，关闭越压越紧；耐高温、耐颗粒介质。

4. 连接结构多样

- 对夹式：阀体薄，无自带法兰，靠管道法兰夹持，重量轻、占用空间小；缺点对螺栓长度、对中安装要求高。

- 法兰式：阀体自带法兰，刚性好，拆装方便，适合高压、震动工况。

- 卫生卡箍式：快装结构，易拆卸清洗，食品制药管道。

5. 阀杆填料密封结构

阀杆穿出阀体位置设置填料函，四氟 / 石墨填料，压盖压紧，防止介质从阀杆处外泄漏。

二、电动执行器与阀体连接结构特点

1. 直联式一体化装配

执行器直接安装在阀体上部，阀杆与执行器输出轴直接对接，通过键连接；无需连杆机构，结构紧凑，占用空间小。

注意：输出轴与阀杆对中要好，不同心会造成卡涩、力矩过载。

2. 带手动应急机构

多数标配手动手轮机构，断电时可以手动旋转手轮实现阀门开关；有离合机构，电动时手轮不跟随转动。

3. 内部限位与力矩保护结构

- 机械限位：限制阀门全开、全关位置，防止超程损坏密封。

- 力矩保护机构：阀门卡滞时，超过设定力矩自动断电保护电机，避免烧毁电机、扭坏阀杆。

4. 信号反馈结构

- 开关型：内置行程开关，输出全开、全关无源触点信号；

- 调节型：内置伺服模块，接收 4‑20mA/0‑10V 控制信号，同时输出阀位反馈信号，实现远程连续调节。

5. 外壳防护结构

执行器外壳防护 IP54/IP67，户外型具备防水防尘结构；防爆型为隔爆壳体，用于易燃易爆场所。
