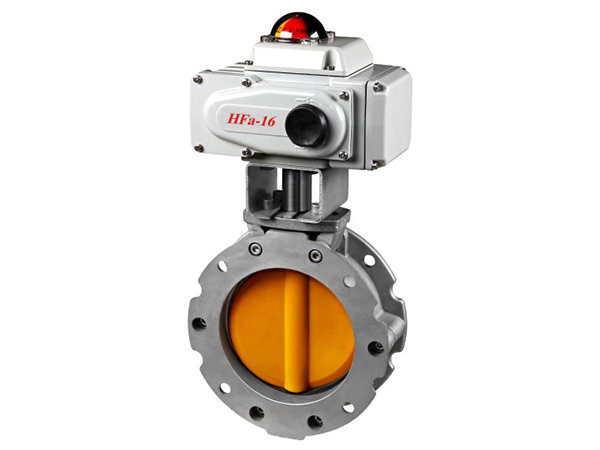

​防爆衬氟蝶阀 = **全衬氟防腐蝶阀本体 + 防爆型电动 / 气动执行器**，同时满足**强腐蚀介质输送**+**易燃易爆危险厂区**两大严苛工况，是化工、医药、石化、环保行业主流自控切断 / 调节阀。接下来吗，小编详细介绍一下正确安装和使用防爆衬氟蝶阀的方法：
一、安装前全面检查（防衬氟破损、防爆失效）
1. 阀体衬氟检查
拆开两端保护盖板，目视阀体、蝶板、阀座 PTFE/F46 内衬：无划痕、鼓泡、开裂、脱落、磕碰凹坑；
手动拨动阀杆，蝶板开关顺畅无卡滞，关闭后蝶板与阀座贴合均匀；
禁止硬物、铁丝、扳手戳刮氟塑料内衬。
2. 防爆执行器检查（电动 / 气动）
外壳无裂纹、防爆接合面无磕碰损伤，铭牌完整（防爆等级 Ex d ⅡBT4/CT6、合格证齐全）；
隔爆面无锈蚀、油污，紧固螺栓齐全无滑丝；
电动款：接线腔密封垫圈完好；气动款：配套防爆电磁阀、防爆定位器防爆标识匹配；
核对工况：防爆等级满足现场危险区域（1 区 / 2 区）介质气体组别。
3. 管路预处理（重中之重，防止颗粒划伤衬氟）
管道必须**吹扫、冲洗干净**，焊渣、铁锈、砂石、金属碎屑全部清除；
新管道先旁路通水 / 气循环冲洗，严禁带杂质直接过阀门；
介质含少量细微颗粒时，阀门前端加装 Y 型过滤器（滤网 80 目以上）。
二、管道安装标准步骤（对夹式 / 法兰式通用）
1. 安装方向
中线衬氟蝶阀**无严格流向限制，双向密封**，但建议：
- 液体介质：蝶板开启方向顺介质流向，减小冲刷衬层；
- 腐蚀气体、浆液：阀杆朝上或水平安装，禁止阀杆垂直朝下（积液浸泡阀杆填料，易外漏、腐蚀阀杆）。
2. 对夹式 D971/F46 安装
两片法兰平行对齐，阀门居中放入，两端加装四氟垫片；
螺栓对角分次均匀紧固，**严禁单边用力压紧**，防止阀体变形、衬氟撕裂；
法兰内径不能小于阀门通径，避免台阶刮擦蝶板氟层；
管道必须固定支架支撑，不允许靠阀门承受管道重量、热胀拉力。
3. 法兰式 D941/F46 安装
阀门两端自带法兰，法兰面垫全四氟垫片；
螺栓分 3 次对角锁紧，控制压紧力，防止衬氟阀座挤压变形；
禁止强行校正管道错位硬拉阀门，造成内衬应力开裂。
4. 安装空间要求
执行器上方预留≥300mm 检修空间，方便手动操作、拆接线；
管道振动大位置增设减震支架，长期震动会导致衬层脱层、防爆螺栓松动；
远离高温热源（蒸汽管道、加热炉），避免氟塑料高温老化。
三、防爆电气接线规范（防爆失效重大安全隐患）
1. 防爆电动蝶阀接线
断电作业，打开隔爆接线腔，隔爆面轻拿轻放，不能划伤；
电缆必须使用**防爆密封电缆接头**，橡胶密封圈压紧，无空隙；
多根电缆分别使用独立防爆格兰头，禁止一根接头穿多根线缆；
接线端子紧固无虚接，多余线缆盘在接线腔内，不挤压隔爆盖；
隔爆盖贴合平整，所有螺栓均匀拧紧，缺失螺栓严禁投用；
阀体、执行器、管道可靠跨接接地线，接地电阻≤4Ω，消除静电引燃风险；
禁止破皮电缆、明线裸露、塑料管穿线，危险区域必须镀锌防爆钢管布线。
2. 防爆气动蝶阀配套要求
电磁阀、阀门定位器必须同防爆等级（Ex d ⅡBT4/CT6）；
电磁阀接线同样执行防爆密封接线要求；
气源管道加装油水分离器，避免油污腐蚀内衬、污染防爆元件；
单作用弹簧复位型检查弹簧无锈蚀，失气能自动安全切断。
四、试压与投运操作
1. 水压 / 气压试压（严禁超压）
1. 阀门处于**全开状态**试压，避免蝶板挤压阀座造成永久变形；
2. 壳体试验压力：1.5 倍公称压力；密封试验：1.1 倍公称压力；
3. 保压 5min，阀体衬层无渗水、法兰无渗漏、阀杆无外漏；
4. 试压介质清水，试压后排空阀体内积水，防止强酸工况下残留水稀释介质腐蚀衬层。
2. 初次投运步骤
先手动操作：转动手轮，全程开关 3~5 次，确认无卡涩；
空载电动 / 气动启闭测试：远程、就地开关信号反馈正常；调节型 4-20mA 信号线性无漂移；
缓慢开启前端截止阀，**缓慢升压、缓慢通介质**，禁止瞬间全开冲击蝶板；
升温工况：逐步升温，每 30min 提升 30℃，严禁冷热骤变（氟塑料热胀冷缩易脱层）。
五、正常使用操作规范与禁忌
正确操作
1. 开关动作匀速，不快速猛开猛关，减少介质冲蚀蝶板衬氟；
2. 调节工况：中线蝶阀适合中等开度调节（30%~70%），全开全关用于切断；
3. 长期全开：介质流速过高会冲刷蝶板边缘，可适当减小开度；
4. 停机长期停用：阀门保持半开状态，避免阀座长期挤压永久变形；排空内部腐蚀介质。
严格禁止行为
1. 严禁超温、超压运行，超过衬氟耐温会鼓包、脱落；
2. 介质含硬质颗粒、晶体、泥沙禁止长期使用，会刮穿四氟内衬；
3. 禁止用加力杆加长扳手硬拧手动轮，扭矩过大会扭弯阀杆、撕裂衬层；
4. 禁止在防爆腔带电开盖检修，必须现场断电、释放管道可燃气体；
5. 禁止高温介质骤冷、低温介质骤热，衬氟层易分层脱落；
6. 管道检修时，禁止焊割靠近阀门，高温灼烧损坏内衬与防爆外壳。
六、日常巡检与定期维护（防爆 + 防腐双维护）
日常巡检（每班）
1. 阀体法兰、阀杆填料处有无腐蚀介质渗漏；
2. 防爆执行器外壳无发热、异响，防爆螺栓无松动；
3. 信号反馈、气动气源压力正常，无漏气；
4. 内衬无异常渗漏、阀体无鼓包。
月度维护
1. 对角紧固阀体法兰、防爆外壳全部螺栓；
2. 检查接地线连接牢固，无锈蚀断裂；
3. 手动开关数次，加注食品级四氟润滑脂（不可用普通黄油，会被腐蚀介质溶解）；
4. 气动款排放气源过滤器积水油污。
年度检修
1. 拆开阀门检查内衬磨损、划痕、鼓泡，损坏则更换阀座 / 蝶板；
2. 更换阀杆四氟填料，消除外漏；
3. 拆解防爆执行器，清洁隔爆面，涂薄薄一层防锈油脂，修复轻微磕碰；
4. 校验电动调节信号、气动定位器精度；
5. 管道再次吹扫，清理过滤器杂质。
七、故障应急处理
1. 阀门内漏关不严：多为内衬划伤、阀座变形，立即切出管路更换衬氟配件；
2. 阀杆外漏：更换四氟填料，均匀压紧填料压盖；
3. 防爆执行器不动作：先断电检查接线防爆接头密封，排查信号 / 气源，禁止带电拆开隔爆腔；
4. 衬氟鼓包脱落：介质超温、强溶剂溶胀，立即停用更换阀门，调整工况温度。
